產品名稱：防爆電動有導流孔平板閘閥[ 2023-04-23 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、防爆電動有導流孔平板閘閥產品介紹

上海湖泉閥門集團有限公司防爆電動有導流孔平板閘閥系列型號:Z9b43(4)F(Y、H) 連接方式:法蘭結構形式:3-單閘板、4-雙閘板密封性質:H-合金鋼、F-增強聚四氟乙烯、Y-硬質合金公稱通...該系列閥門具有密封性能可靠、啟閉力矩小、具有抗硫耐磨、使用壽命長、可通毛球清掃管線等特點；適用水、石油、天然氣、蒸汽等非腐蝕性和腐蝕性介質的管路系統中作啟閉裝置，特別適用于石化、油、氣、長輸管線等領域。

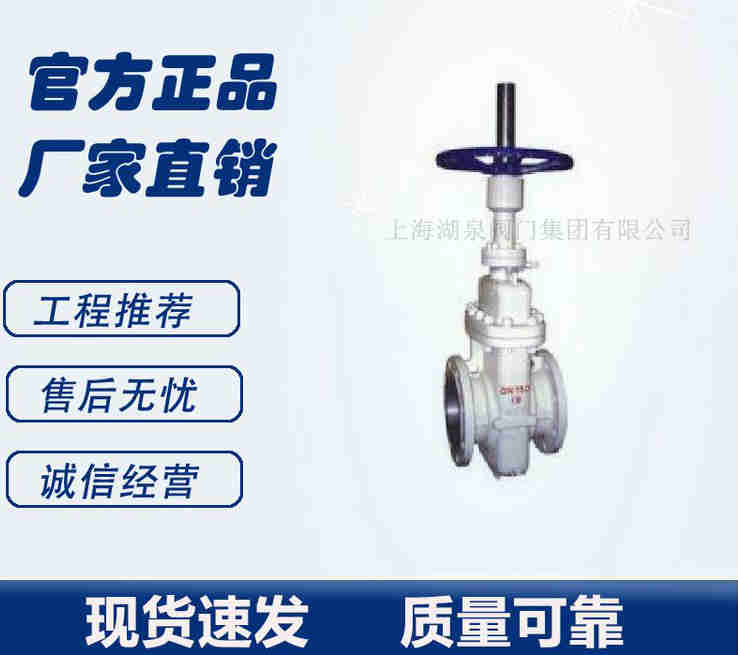

防爆電動有導流孔平板閘閥

電動帶導流孔平板閘閥型號：Z943F    Z943Y     KZ943H      KZ944F     KZ944Y    KZ943H
電動帶導流孔平板閘閥通徑：25mm——800mm
電動帶導流孔平板閘閥壓力：150LB——2500LB     1.6MPa——25MPa
電動帶導流孔平板閘閥技術標準：
設計標準按GB/T19672       API 6D
結構長度按GB/T 19672      API 6D
連接法蘭按GB/T 9113        ASME B16.5
試驗與檢驗按JB/T 9092      AIP 598

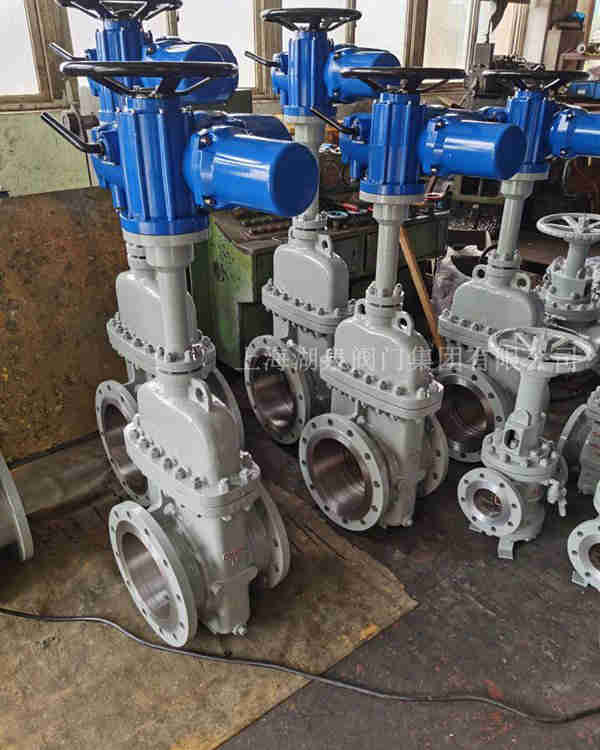

電動閘閥

二、防爆電動有導流孔平板閘閥產品技術參數

型號：Z9b43(4)F(Y、H)

連接方式：法蘭

結構形式：3-單閘板、4-雙閘板

密封性質：H-合金鋼、F-增強聚四氟乙烯、Y-硬質合金

公稱通徑：DN100～1000mm，NPS4"～40"

公稱壓力：PN1.0～16.0MPa，Class150～900Lb

三、防爆電動有導流孔平板閘閥產品主要性能規范

設計等級		常溫下試驗壓力（MPa）				適用溫度℃			適用介質
設計等級		殼體	左密封	左密封	低壓密封	“G”型	“D”型	普通型	“抗硫”型	“基本”型
公稱壓力PN（MPa）	1.6	2.4	1.76	1.76	0.6	-29～50	-45～21	-2～121	H2S和CO2總含量大于500mg/m2的介質	石油天然氣、水等
	2.5	3.75	2.75	2.75	0.6
	4.0	6.0	4.4	4.4	0.6
	6.4	9.6	7.04	7.04	0.6
磅級Lb	150	3.0	2.2	2.2	0.6
磅級Lb	300	7.7	5.6	5.6	0.6

四、防爆電動有導流孔平板閘閥產品主要零件材料

閥門/閥蓋	WCB	WC6	A352-LCB	A351-CF8M
閘板	2Cr13+ENP	20CrMoV+STL	ANSO410+ENP	ANSI316+ENP
閥桿	2Cr13	2Cr13	A182-A6a	A182-A316S
閥座	25+PTFE	20CrMoV+STL	A105+PTFE	A182-F316+PTFE
填料	NBR/FPM	柔性石墨/Flexible Graphite		聚四氟乙烯/PTFE+FPM

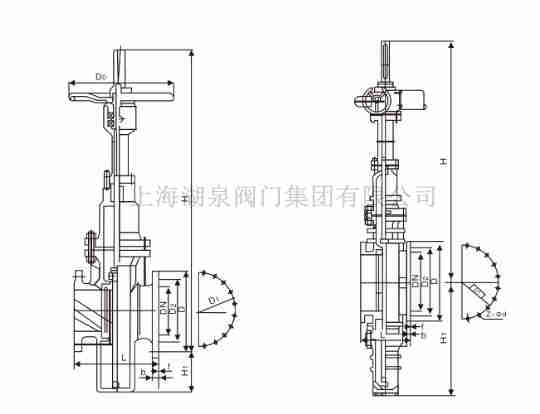

1.6MPa	DN	L	D	D1	D2	Do	f	b	H	n-Φd
凸面法蘭 RF Z43WF-16C Z543WF-16C Z643WF-16C Z943WF-16C	50	178	160	125	100	250	3	16	584	4-Φ18
	65	190	180	145	120	250	3	18	634	4-Φ18
	80	203	195	160	135	250	3	20	688	8-Φ18
	100	229	215	181	155	300	3	20	863	8-Φ18
	125	254	245	210	185	350	3	22	940	8-Φ18
	150	267	280	240	210	350	3	24	1030	8-Φ23
	200	292	335	295	265	350	3	26	1277	12-Φ23
	250	330	405	355	320	400	3	30	1491	12-Φ25
	300	356	460	410	375	450	4	30	1701	12-Φ25
	350	381	520	470	435	500	4	34	1875	16-Φ30
	400	406	580	525	485	305	4	36	2180	16-Φ30
	450	432	640	585	545	305	4	40	2440	20-Φ34
	500	457	705	650	608	305	4	44	2860	20-Φ41
	600	508	840	770	718	305	5	48	3450	20-Φ41
	700	610	910	840	788	305	5	50	3960	24-Φ41
	800	660	1020	950	898	305	5	52	4550	24-Φ41
	900	711	1120	1050	998	250	5	54	5250	28-Φ48
	1000	811	1250	1170	1110	250	5	56	5870	28-Φ18
2.5MPa	50	178	160	125	100	250	3	20	584	4-Φ18
凸面法法 RF (K)Z43WF-25 (K)Z543WF-25 (K)Z643WF-25 (K)Z943WF-25	65	190	180	145	120	300	3	22	634	8-Φ18
	80	203	195	160	135	350	3	22,	388	8-Φ18
	100	229	230	190	160	350	3	24	863	8-Φ23
	125	254	270	220	188,	350	3	28	940	8-Φ25
	150	267	300	250	218	400	3	30	1030	8-Φ25
	200	292	360	310	278	450	3	34	1277	12-Φ25
	250	330	425	370	332	500	3	36	1491	12-Φ30
	300	356	485	430	390	305	4	40	1701	16-Φ30
	350	381	550	490	448	305	4	44	1875	16-Φ34
	400	406	610	550	505	305	4	48	2180	16-Φ34
	450	432	660	600	555	305	4	50	2440	20-Φ34
	500	457	730	660	610	305	4	52	2860	20-Φ41
	600	508	840	770	718	305	5	56	3450	20-Φ41
	700	610	955	875	815	305	5	60	3960	24-Φ48
	800	660	1070	990	930	305	5	64	4550	24-Φ48
	900	711	1180	1090	1025	-	5	66	5250	28-Φ54
	1000	811	1305	1210	1140	-	5	68	5870	28-Φ48
